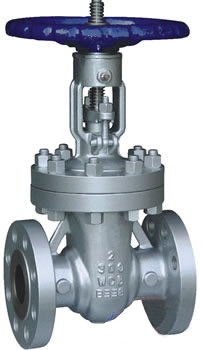

    美标闸阀用途


    法兰连接钢制闸阀适用于ANSI Class150~900、PN2.0~16.0MPa、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。

    通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。


    结构特点


    ①产品设计制造符合国外先进标准要求,密封可靠,性能优良。

    ②结构设计紧凑合理,造型美观。

    ③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

    ④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。

    ⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

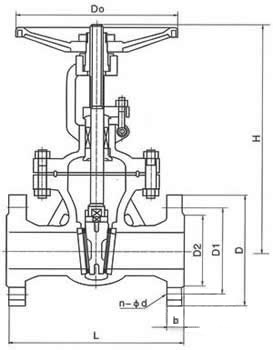

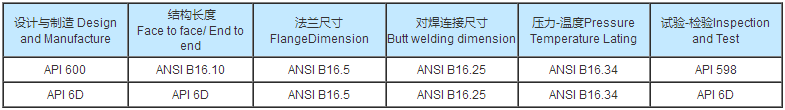

    美标闸阀应用规范

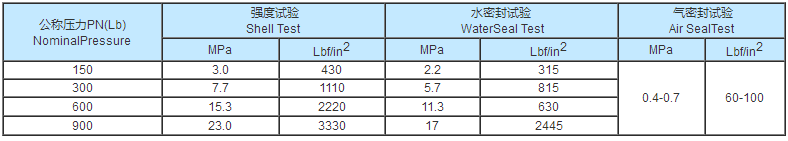

    压力试验 Pressure Test


    主要零件材料及性能 Main Part Materials and Property

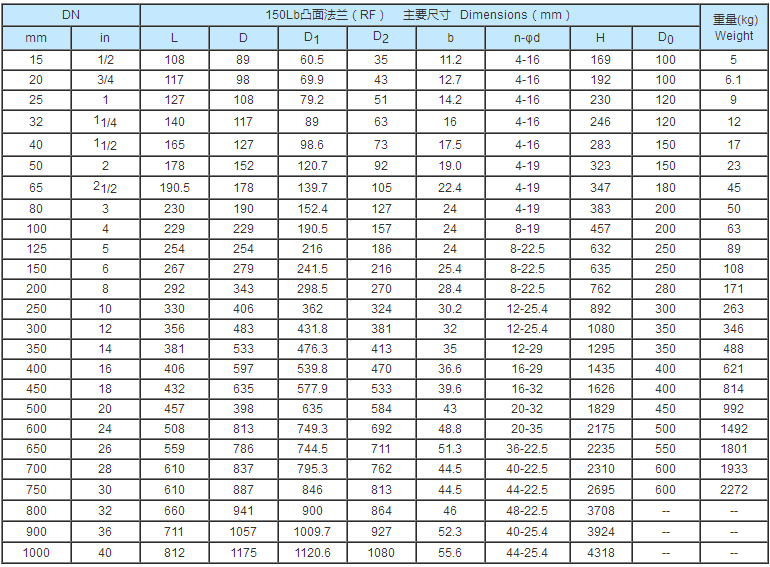

    150Lb主要尺寸和重量   Size Main Dimensions and Weight

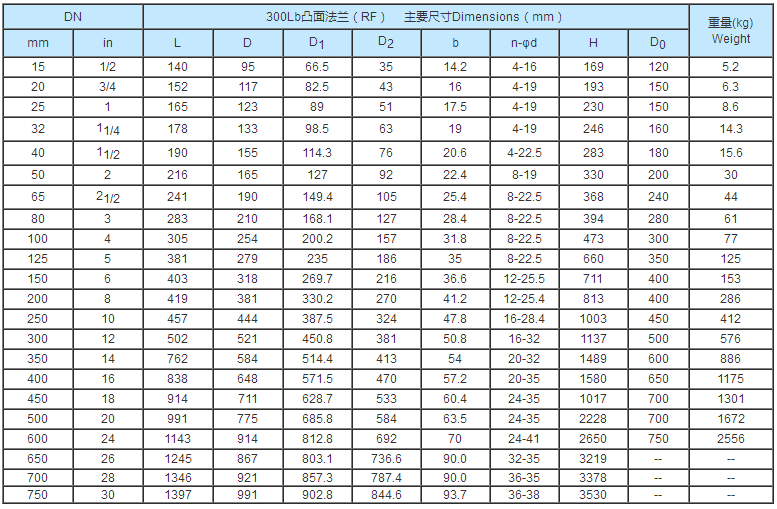

    300Lb主要尺寸和重量   Size Main Dimensions and Weight

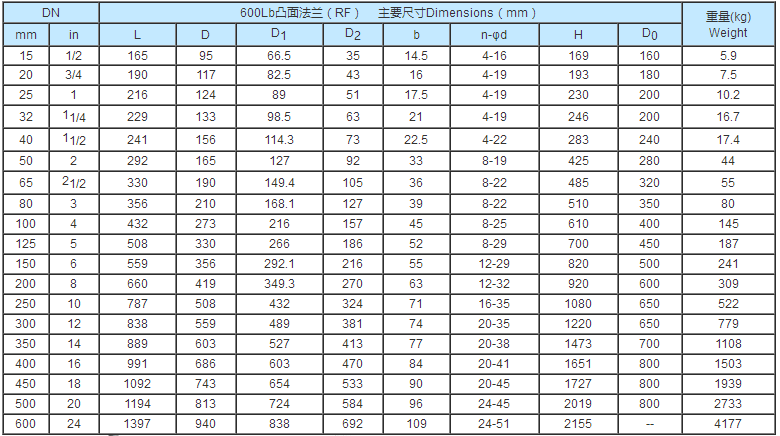

    600Lb主要尺寸和重量   Size Main Dimensions and Weight

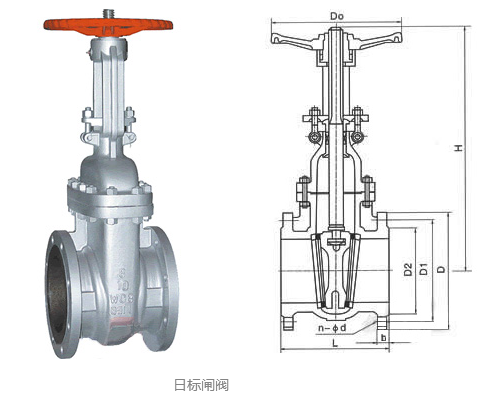

    日标闸阀应用规范

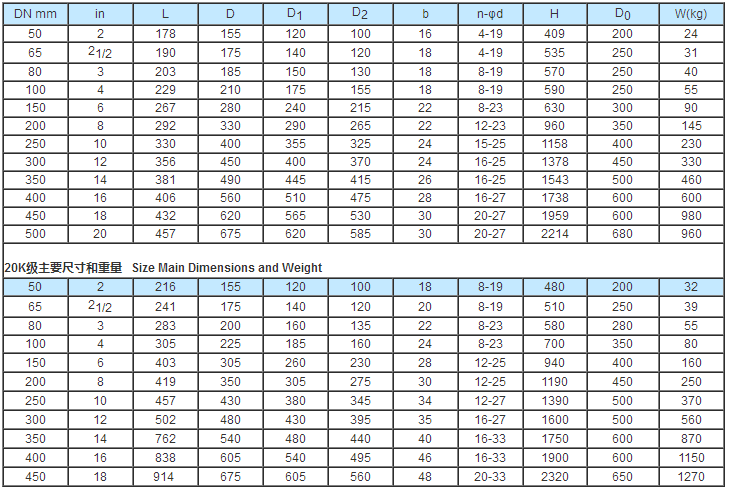

    10K级主要尺寸和重量   Size Main Dimensions and Weight
