无需外来能源的节能型控制阀,可广泛用于介质压力不大 于 1.4Mpa 工作温度不大于 120℃(150℃),调压范围 在 0.14-7.2KPa 无腐蚀性的气体或空气介质的阀后压力 (毫米水柱级),广泛适用于各种油、化学品、液体贮罐 的气封调压装置中。

    概述

           无需外来能源的节能型控制阀,可广泛用于介质压力不大 于 1.4Mpa 工作温度不大于 120℃(150℃),调压范围 在 0.14-7.2KPa 无腐蚀性的气体或空气介质的阀后压力 (毫米水柱级),广泛适用于各种油、化学品、液体贮罐 的气封调压装置中。


    阀 体

     型 式            流体压力平衡型阀芯

    公称通经       DN15~250mm

    公称压力       PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

    连接方式       法兰 RF

    材 质             WCB CF8 CF8M


    阀内件

    阀芯              硬密封 304 316 软密封 FKM

    阀座              CF8 CF8M

    阙杆              304 316


    阀盖

    内装压力平衡机构,由以下零件组成: DN15-125 由 316 波纹管 +304 平衡弹簧组合而成。

    DN150-250 由 FKM 平衡膜片 +304 平衡弹簧组合而成。 冷却罐内充满冷媒防止膜片老化(≥ 150℃时)


    膜片

     丁腈橡胶       -40~120℃

    氟橡胶           -20~150℃

    乙丙烯橡胶    -50~150℃

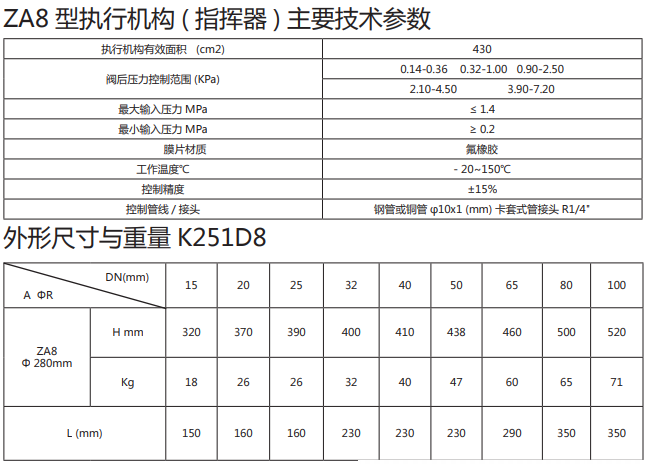

    执行机构(指挥器)

    膜盒              用 A3 钢板冲压成型

    膜片              氟橡胶

    弹簧              304

    阀芯              304

    阀座              304

    阀杆              304

    有五种可调压范围一种规格型号的执行机构拆装交换便 捷,调节方便
