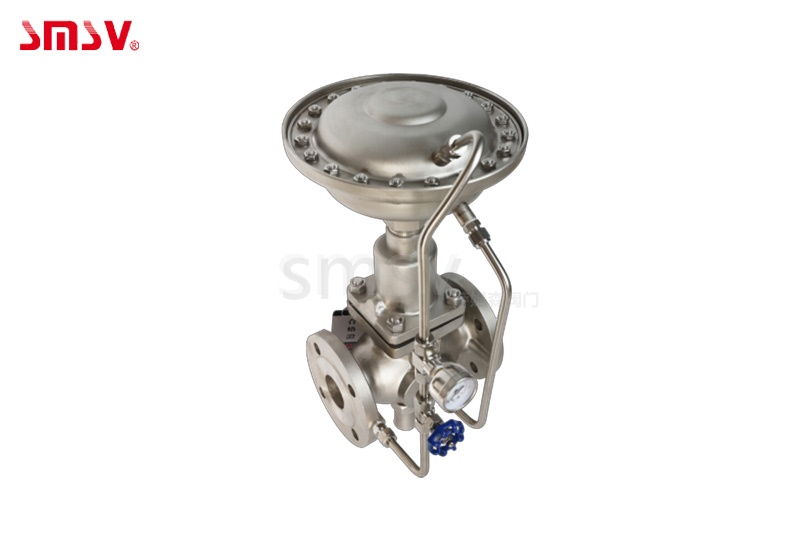

自力式调节阀
您的位置 > 首页 - 产品中心 - 自力式调节阀

无需外来能源的节能型控制阀用于非腐蚀性液体、气体和 蒸汽等介质工艺装置的流量控制

    概述

           无需外来能源的节能型控制阀用于非腐蚀性液体、气体和 蒸汽等介质工艺装置的流量控制

    产品特点

    - 维护量小,介质直接控制,无需外来能源的节能控制阀

    - 不锈钢波纹管(1)压力平衡式,不平衡力小,灵敏度 高

    - 采用标准模块化设计,三化水平高,通过组合件,可进 行多项组合控制。

    (1)DN ≥ 150 时,采用膜片平衡式。


    阀 体

    型 式            流体压力平衡型阀芯

    公称通经      DN15~250mm

    公称压力      PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

    连接方式      法兰 RF

    材 质            WCB CF8 CF8M


    阀内件

    阀芯            硬密封 304 316 软密封 FKM

    阀座            CF8 CF8M

    阙杆            304 316


    阀盖

    内装压力平衡机构,由以下零件组成: DN15-125 由 316 波纹管 +304 平衡弹簧组合而成。

    DN150-250 由 FKM 平衡膜片 +304 平衡弹簧组合而成。 冷却罐内充满冷媒防止膜片老化(≥ 150℃时)

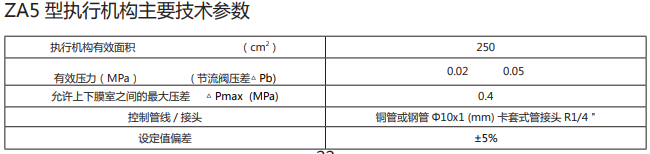

    执行机构


    膜盒

    上下膜盖为钢板冲压 膜片及 O 型圈全部采用优质 FKM 材料 两种控制弹簧 (304) 设定了两种有效压力 可满足不同工况要求

    特殊类型

    对有特殊清洁要求的工作环境,不用润滑油和润 滑脂

    节流阀组件

    节流阀体 2Cr13 节流内件 2Cr13
