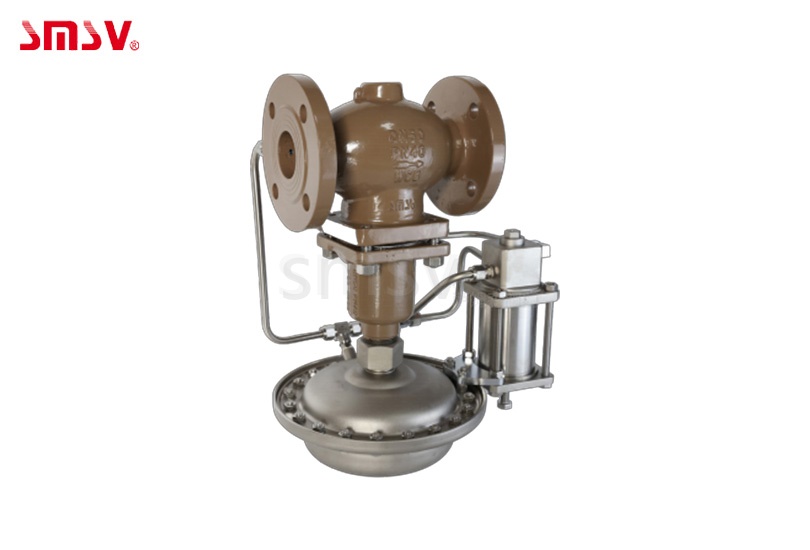

概述

        无需外来能源的节能型控制阀用于非腐蚀性液体、气体和 蒸汽温度≤ 300℃等介质的阀前压力控制装置。

产品特点

- 维护量小，介质直接控制，无需外来能源的节能控制阀

- 不锈钢波纹管（1）压力平衡式，不平衡力小，灵敏度 高

- 支持内取压和外取压

- 设定点范围宽，可通过调节螺母方便的调整设定点

- 执行器与弹簧可随意组配，从而实现多种调节范围

- 对于高密封要求，使用软密封阀芯

- 采用标准模块化设计，三化水平高，通过组合件，可进 行多项组合控制。

（1）DN ≥ 150 时，采用膜片平衡式。

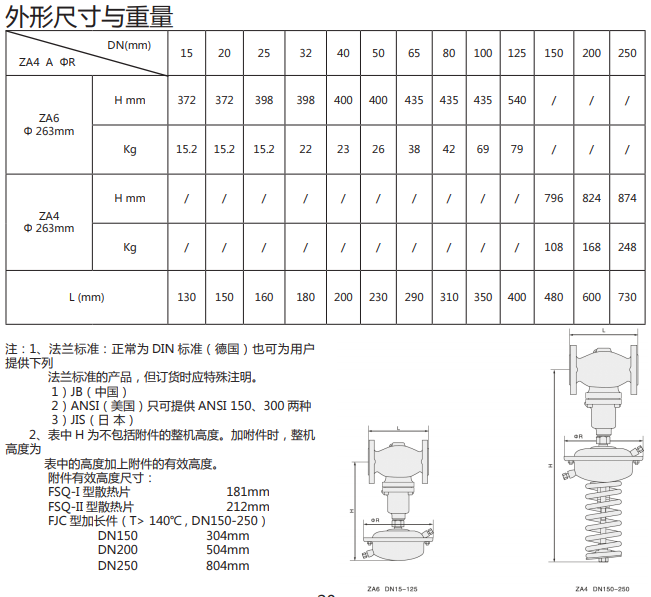

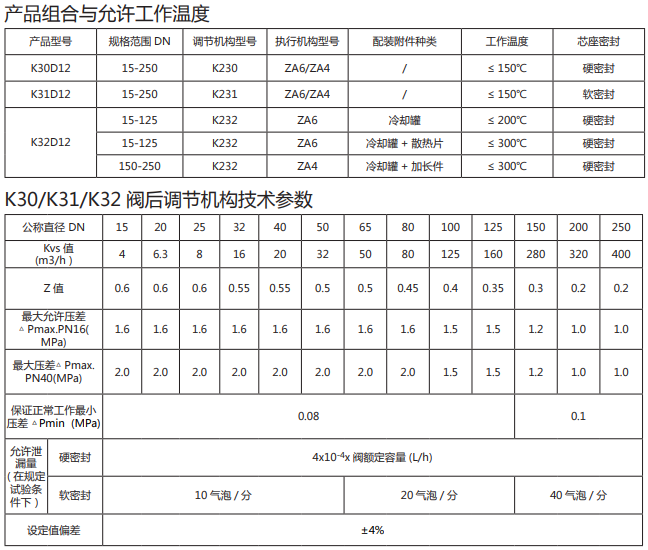

阀 体

型 式           流体压力平衡型阀芯

公称通经     DN15~250mm

公称压力     PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

连接方式     法兰 RF

材 质           WCB CF8 CF8M

阀内件

阀芯            硬密封 304 316 软密封 FKM

阀座            CF8 CF8M

阙杆            304 316

阀盖

内装压力平衡机构，由以下零件组成： DN15-125 由 316 波纹管 +304 平衡弹簧组合而成。

DN150-250 由 FKM 平衡膜片 +304 平衡弹簧组合而成。 冷却罐内充满冷媒防止膜片老化（≥ 150℃时）

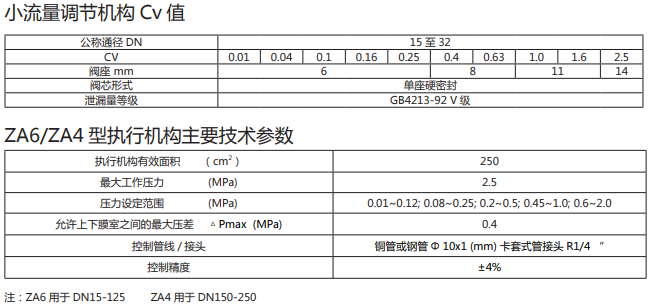

执行机构

膜盒

上下膜盖为钢板冲压 膜片及 O 型圈全部采用优质 FKM 材料 四种型号执行器可满足不同工况要求

设定弹簧

ZA4 型执行器拆装更换便捷，调节方便 可提供五种压力设定范围

指挥器

壳体

气动座      2Cr13

缸 体        2Cr13

法 兰        2Cr13

内件

阀 芯：     304 + F4

密封圈：   FKM

阀 杆：     2Cr13

压力平衡元件

波纹管 316 平衡弹簧 60Si2Mn 可提供五种压力设定范围

通过调节螺钉和针阀来设定阀后的压力

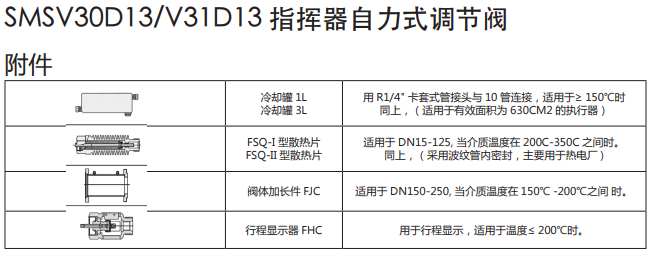

特殊类型

对有特殊清洁要求的工作环境，不用润滑油和润滑脂
