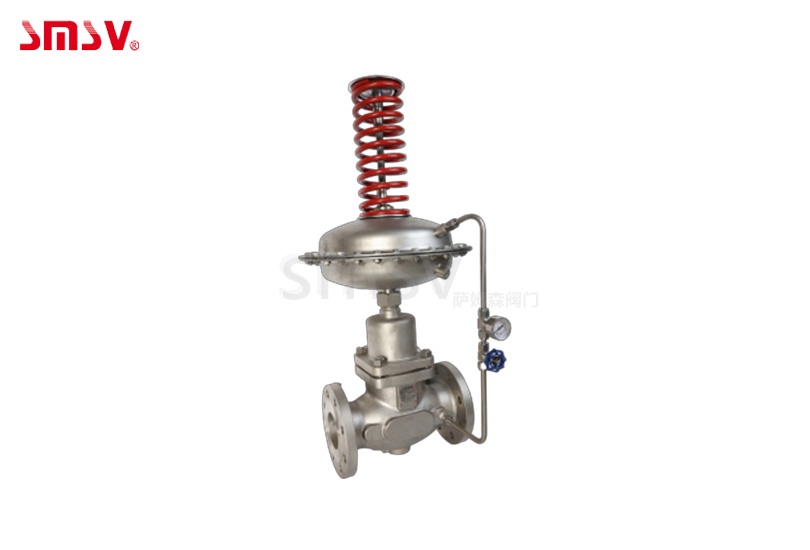

自力式调节阀
您的位置 > 首页 - 产品中心 - 自力式调节阀

无需外来能源的节能型控制阀用于气体、液体和蒸汽 温度≤ 200℃等介质的阀后压力控制装置。

    概述

            无需外来能源的节能型控制阀用于气体、液体和蒸汽 温度≤ 200℃等介质的阀后压力控制装置。


    产品特点

    1- 维护量小,介质直接控制,无需外来能源的节能控制阀

    2- 不锈钢波纹管(1)压力平衡式,不平衡力小,灵敏度高

    3- 支持内取压和外取压

    4- 设定点范围宽,可通过调节螺母方便的调整设定点

    5- 执行器与弹簧可随意组配,从而实现多种调节范围

    6- 对于高密封要求,使用软密封阀芯

    7- 标准低噪声阀芯 ----- 对于更高的降噪要求,可使用带减 噪器的特殊型号

    8- 采用标准模块化设计,三化水平高,通过组合件,可进 行多项组合控制。

     (1)DN ≥ 150 时,采用膜片平衡式。


    阀 体

    型 式           流体压力平衡型阀芯

    公称通经     DN15~250mm

    公称压力     PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

    连接方式     法兰 RF

    材 质           WCB CF8 CF8M


    阀内件

    阀芯            硬密封 304 316 软密封 KFM

    阀座            CF8 CF8M

    阀杆            304 316


    阀 盖

    内装压力平衡机构,由以下零件组成: DN15-125 由 316 波纹管 +304 平衡弹簧组合而成。

    DN150-250 由 FKM 平衡膜片 +304 平衡弹簧组合而成。

    通过“连接螺母”将调节机构与执行机构组合在一起, 拆装十分便捷。 、

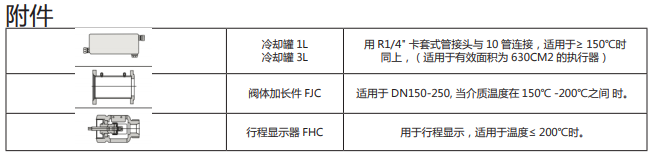

    冷却罐内充满冷媒防止膜片老化(≥ 150℃时) 阀体加长件为高温保护装置(≥ 150℃时)内充满冷媒

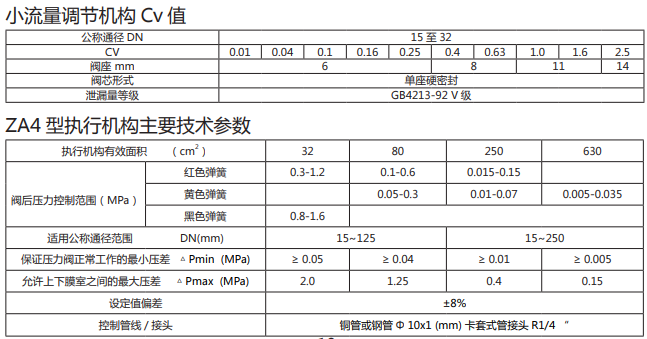

    执行机构膜盒

    上下膜盖为钢板冲压

    膜片及 O 型圈全部采用优质 FKM 材料

    四种型号执行器可满足不同工况要求


    设定弹簧

    拆装更换便捷,调节方便

    可提供七种压力设定范围


    特殊类型

    带泄漏管接头或双膜片断裂指示装置

    对有特殊清洁要求的工作环境,不用润滑油 和润滑脂

    使用气体和蒸汽介质时,如要求特别低的噪 声时,应使用减噪器的阀门

    对于有特殊防腐要求的,可提供 PTFE 膜片
