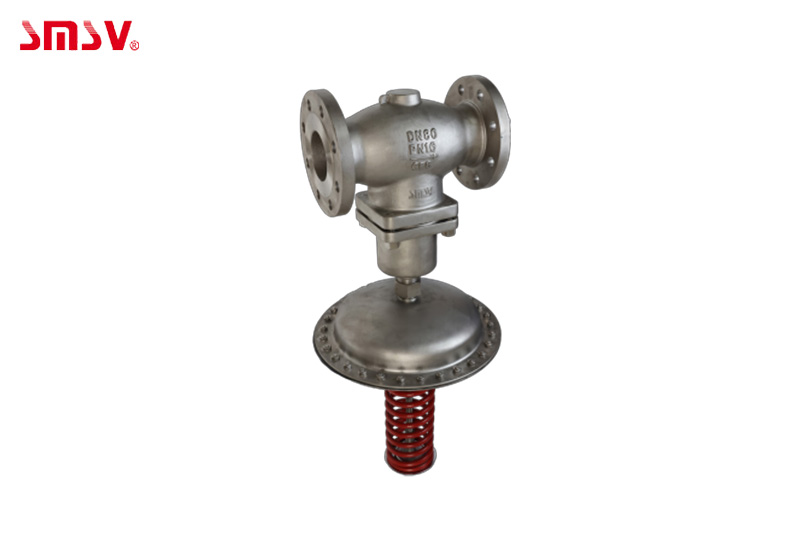

自力式调节阀
您的位置 > 首页 - 产品中心 - 自力式调节阀

无需外来能源的节能型控制阀用于非腐蚀性液体、气体和 蒸汽温度≤ 300℃等介质的阀后稳压控制系统

    概述

           无需外来能源的节能型控制阀用于非腐蚀性液体、气体和 蒸汽温度≤ 300℃等介质的阀后稳压控制系统。


    产品特点

    - 维护量小,介质直接控制,无需外来能源的节能控制阀

    - 不锈钢波纹管(1)压力平衡式,不平衡力小,灵敏度 高

    - 支持内取压和外取压

    - 设定点范围宽,可通过调节螺母方便的调整设定点

    - 执行器与弹簧可随意组配,从而实现多种调节范围

    - 对于高密封要求,使用软密封阀芯

    - 标准低噪声阀芯 ----- 对于更高的降噪要求,可使用带 减噪器的特殊型号 采用标准模块化设计,三化水平高,通过组合件,可进行 多项组合控制。

    (1)DN ≥ 150 时,采用膜片平衡式。


    阀 体

    型 式          流体压力平衡型阀芯

    公称通经    DN15~250mm

    公称压力    PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

    连接方式    法兰 RF

    材 质          WCB CF8 CF8M


    阀内件

    阀芯           硬密封 304 316 软密封 FKM

    阀座           CF8 CF8M

    阙杆           304 316


    阀 盖

    内装压力平衡机构,由以下零件组成: DN15-125 由 316 波纹管 +304 平衡弹簧组合而成。 DN150-250 由 FKM 平衡膜片 +304 平衡弹簧组合而成。 通过“连接螺母 " 将调节机构与执行机构组合在一起,拆 装十分便捷。 冷却罐内充满冷媒防止膜片老化(≥ 150℃时) 阀体加长件为高温保护装置(≥ 150℃时)内充满冷媒

    执行机构


    膜盒

    上下膜盖为钢板冲压 膜片及 O 型圈全部采用优质 FKM 材料 四种型号执行器可满足不同工况要求


    设定弹簧

    拆装更换便捷,调节方便 可提供七种压力设定范围


    特殊类型

    带泄漏管接头或双膜片断裂指示装置 对有特殊清洁要求的工作环境,不用润滑油和润滑脂 使用气体和蒸汽介质时,如要求特别低的噪声时,应使用 减噪器的阀门 对于有特殊防腐要求的,可提供 PTFE 膜片
