概述

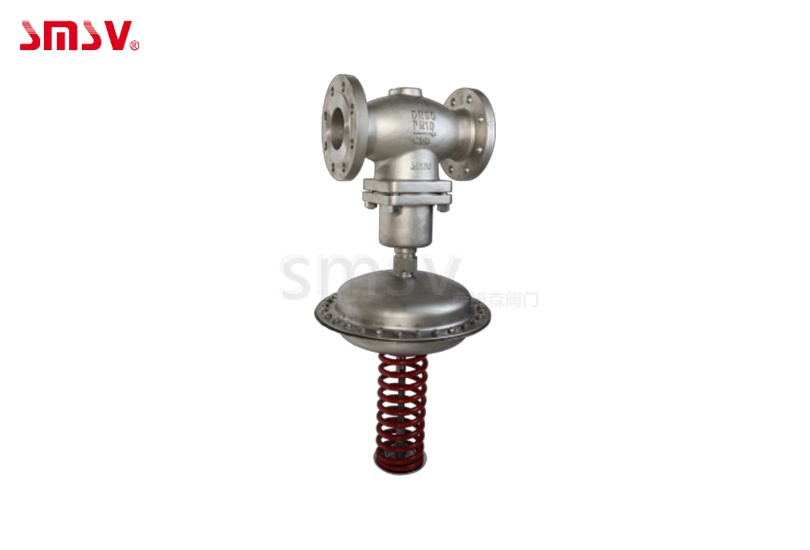

      无需外来能源的节能型控制阀用于气体、液体和蒸汽 温度≤ 350℃等介质的阀后压力控制装置

产品特点

      1- 维护量小，介质直接控制，无需外来能源的节能控制阀

       2- 不锈钢波纹管（1）压力平衡式，不平衡力小，灵敏度高

       3- 支持内取压和外取压

       4- 设定点范围宽，可通过调节螺母方便的调整设定点

       5- 执行器与弹簧可随意组配，从而实现多种调节范围

       6- 对于高密封要求，使用软密封阀芯

       7- 标准低噪声阀芯 ----- 对于更高的降噪要求，可使用带减 噪器的特殊型号

       8- 采用标准模块化设计，三化水平高，通过组合件，可进 行多项组合控制。

    （1）DN ≥ 150 时，采用膜片平衡式。

阀 体

型 式          流体压力平衡型阀芯

公称通经    DN15~250mm

公称压力    PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

连接方式    法兰 RF

材 质          WCB CF8 CF8M

阀内件

阀芯           硬密封 304 316 软密封 KFM

阀座           CF8 CF8M

阀杆           304 316

阀 盖

内装压力平衡机构，由以下零件组成：

DN15-125 由 316 波纹管 +304 平衡弹簧组合而成。

DN150-250 由 FKM 平衡膜片 +304 平衡弹簧组合而成。

通过“连接螺母”将调节机构与执行机构组合在一起， 拆装十分便捷。

冷却罐内充满冷媒防止膜片老化（≥ 150℃时） 阀体加长件为高温保护装置（≥ 150℃时）内充满冷媒

 执行机构膜盒

上下膜盖为钢板冲压 膜片及 O 型圈全部采用优质 FKM 材料 四种型号执行器可满足不同工况要求

设定弹簧

拆装更换便捷，调节方便 可提供七种压力设定范围

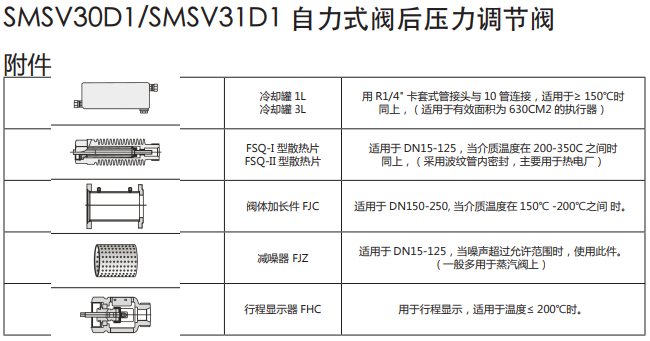

特殊类型

带泄漏管接头或双膜片断裂指示装置 对有特殊清洁要求的工作环境，不用润滑油 和润滑脂 使用气体和蒸汽介质时，如要求特别低的噪 声时，应使用减噪器的阀门 对于有特殊防腐要求的，可提供 PTFE 膜片
