1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验:JB/T 9092、API 598。


    结构特点和应用范围

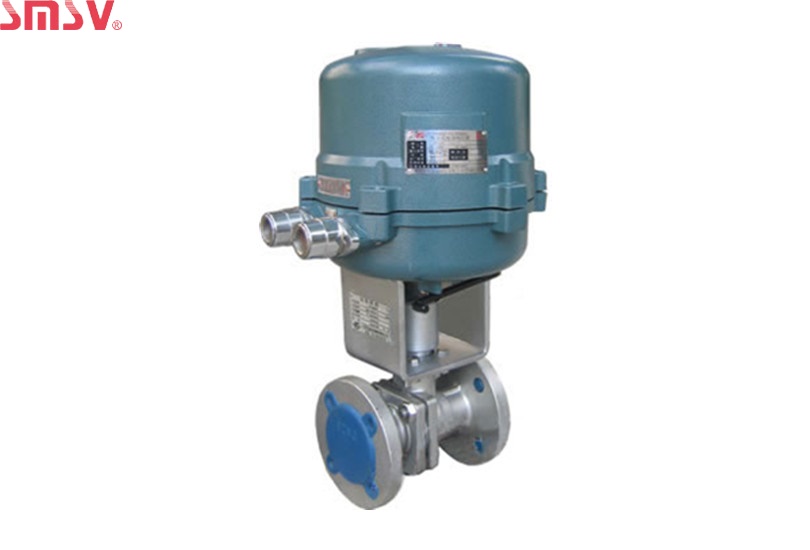

    ZDRR型电动O型切断球阀,是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。


    执行标准


    1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

    2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

    3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

    4、检验主试验:JB/T 9092、API 598。


    技术参数和性能指标

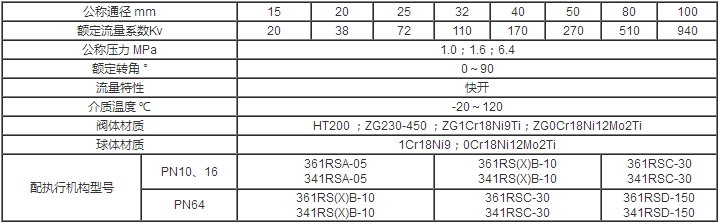

    球阀调节机构主要技术参数



    注:1.根据现场使用条件,可配用防爆型执行机构。

    2.可为用户提供GB、ANSI、JPI、JIS、DIN等国外法兰标准产品,其法兰距按用户需要确定。

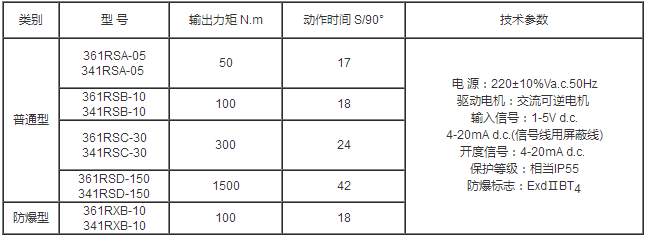

    角行程电动执行机构主要技术参数



    性能指示

    泄漏量:完全切断严密不漏(试验介质为水)。

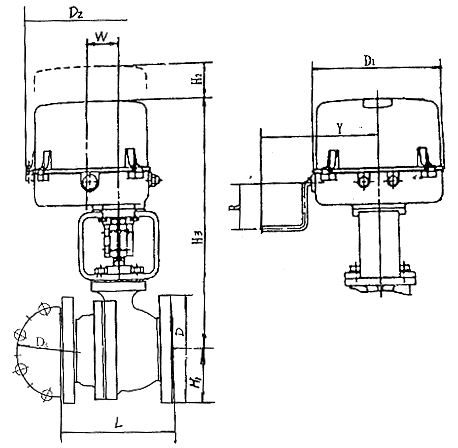

    外形尺寸

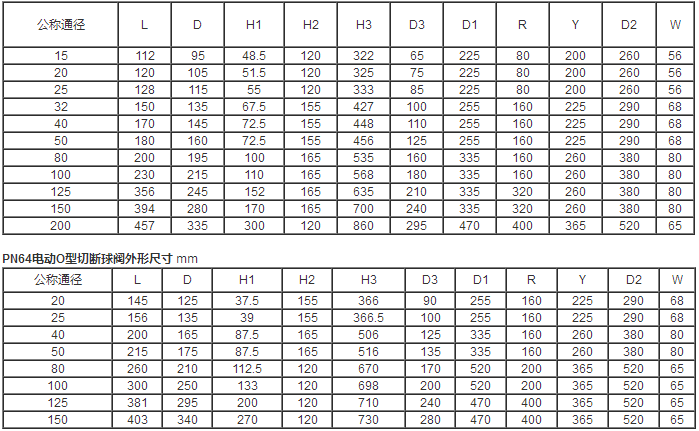

     PN16电动O型切断球阀外形尺寸 mm
