ZCT系列不锈钢电磁阀阀体和主要部件采用不锈钢材料制作。具有耐腐蚀、寿命长等优点。广泛应用于化工、食品、机械行业等对管道中的液体、气体的自动启闭和远程控制,采用电源控制,代替了手动球阀,具有启闭迅速、性能稳定、使用方便等特点。

    一、产品用途


    ZCT系列不锈钢电磁阀阀体和主要部件采用不锈钢材料制作。具有耐腐蚀、寿命长等优点。广泛应用于化工、食品、机械行业等对管道中的液体、气体的自动启闭和远程控制,采用电源控制,代替了手动球阀,具有启闭迅速、性能稳定、使用方便等特点。


    二、工作原理


    ZCT型电磁阀采用反冲式结构,它具有一次开阀和二次开阀的特点。

    图示电磁阀处于闭状态,当电磁线圈通电,产生磁场吸起动铁芯,打开阀塞导阀口,使阀塞上、下腔产生压力差,将阀塞向上移动,电磁阀处于开状态。当介质压力,压差小于0.05MPa(甚至为零)时、动铁芯直接带动阀塞,打开主阀口,电磁阀也可呈通路。断电时,电磁阀靠复位弹簧,自重和压力差关闭主阀口,电磁阀呈闭状态。


    三、技术参数


    1、使用压力范围:0~1MPa

    2、最大耐压力:1.2MPa

    3、工作介质:蒸汽、空气、油、水、酸碱性液体

    4、使用流体粘度≤4°E

    5、额定电压:AC:380V、220V、36V,DC:220V、110V、24V

    6、电压允许波动范围:-15%~+10%

    7、环境温度:-10~+50℃

    8、介质温度:-5℃~150℃和-5℃~220℃两种

    <见铭牌标注>

    9、工作寿命≥15万次

    10、绝缘等级:B级

    11、功率:14W左右

    12、型式:常闭式(即通电阀门开,断电阀门关)

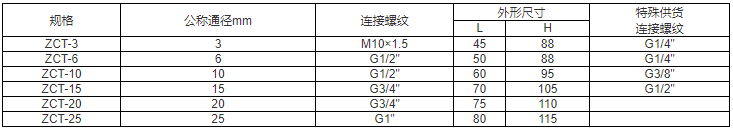

    四、规格



    备注:

    (1)特殊供货螺纹尺寸,请在订货时注明。

    (2)ZCT-3-6系直动式开阀结构。


    五、安装注意事项:


    1、安装电磁阀,阀体上的箭头标记,应同管道的流体流向相一致。

    2、电磁阀的铭牌参数,应与实际使用要求相符合,特别请注意标记的额定电压。

    3、本阀没有安装防爆装置,不能在有爆炸性危险的场所使用。

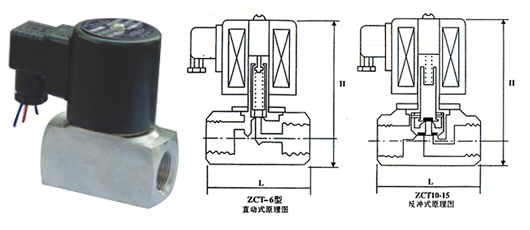

    安装尺寸
